Einleitung

Herzlich willkommen in der automatisierten Eingabe für das Bauanschluss-System.

Auf den nachfolgenden Seiten geben Sie alle Daten ein, die wir benötigen um die Berechnung für Sie durchzuführen.

Am Ende jeder Formularseite finden Sie den Knopf "Weiter", mit dem Sie zur nächsten Seite gelangen. Am Ende finden Sie den Knopf "Berechnen", um die Berechnung zu starten.

Bauvorhaben

Zur Durchführung Ihrer Anfrage benötigen wir einige Basisdaten zu Ihrem Bauvorhaben, welche die allgemeine Einbausituation betreffen.

Ort der Baustelle

Klimadaten

Die von Ihnen eingegebene Adresse befindet sich hier:

Daraus ergibt sich der folgende Ort aus der Norm, der zu den von Ihnen eingegebenen Daten den kleinsten Abstand (Luftlinie) hat:

Diese Seite dient lediglich zu Ihrer Information. Klicken Sie bitte auf "Weiter", um fortzufahren.

Gebäudeinformationen

Alle Angaben auf dieser Seite beziehen sich auf die gesamte der Windeinwirkung ausgesetzte Außenwand.

Geben Sie bitte die Abmessungen der Wand an:

Wählen Sie hier bitte die Geländekategorie aus:

Kategorie II Gebiete mit niedriger Vegetation wie Gras und einzelnen Hindernissen (Bäume, Gebäude) mit Abständen von mindestens 20-facher Hindernishöhe (z.B. Streusiedlung im offenen Flachland)
Kategorie III Gebiete mit gleichmäßiger Vegetation oder Bebauung oder mit einzelnen Objekten mit Abständen von weniger als der 20-fachen Hindernishöhe (z.B. Dörfer, vorstädtische Bebauung, Waldgebiete)
Kategorie IV Gebiete, in denen mindestens 15 % der Oberfläche mit Gebäuden mit einer mittleren Höhe größer als 15 m bebaut sind (z.B. Städte)

Geben Sie weiters bitte die maximale geplane Einbauhöhe der Fenster ein!

Wandbildner

Bitte wählen Sie für die Berechnung einen Wandbildner aus:

Fenster auswählen

Sie können in der bereits festgelegten Wand ein oder mehrere Fenster eingeben. Auf den nächsten Seiten geben Sie bitte die Einbaueigenschaften des/der Fenster ein. Halten Sie dazu bitte die folgenden Informationen zu Ihrem/Ihren Fenster/n bereit:

  • Abmessungen der Einbaulichte
  • das verwendete Fensterelement
  • die Einbauart und Einbauhöhe
  • das verwendete Fugenmaterial
  • eventuell weitere Informationen wie z.B. Rollläden

Sollte es zu der gewählten Kombination aus Wand / Fenster / Fuge bereits eine fertige Berechnung in unserer Datebank geben, so können Sie diese sofort herunterladen. Andernfalls haben Sie die Möglichkeit eine entsprechende Berechnung zu beauftragen.

Fensterelement auswählen

Geben Sie bitte die Abmessungen der Einbaulichte an:

Außerdem wählen Sie hier bitte Fenstertyp und dann das verwendete Modell aus:

Auf den nächsten Seiten definieren Sie den Anschluss des Fensters an die Wand - separat für unten, seitlich und oben.

Fugenhöhe auswählen

Wählen Sie bitte die Fugenhöhe aus. Klicken Sie dazu auf eine der folgenden Grafiken:

Oberen Anschluss auswählen

Wählen Sie auf dieser Seite bitte aus, wie das Fenster oben an die Wand angeschlossen wird:

Wird ein Rollladenkasten oder Raffstore verbaut?

Seitlichen Anschluss auswählen

Wählen Sie auf dieser Seite bitte aus, wie das Fenster seitlich an die Wand angeschlossen wird:

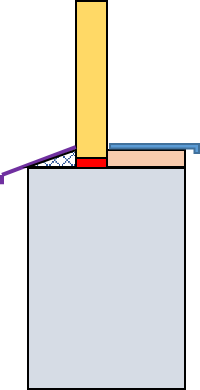

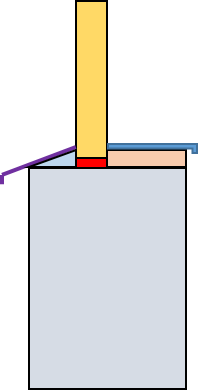

Unteren Anschluss auswählen

Wählen Sie auf dieser Seite bitte aus, wie das Fenster unten an die Wand angeschlossen wird:

Sie haben die folgenden Fensterelemente eingegeben

Abmessungen der Einbaulichte Fensterelement Glas

Hinweis: Auf den folgenden Seiten werden einige Daten zu den Zimmern abgefragt, die für die Berechnung des Schalldämm-Maßes notwendig sind.

Berechnung des bewerteten Schalldämm-Maßes R'res,w

Um die Prognose des resultierenden Schalldämm-Maßes R'res,w durchführen zu können werden die Messergebnisse der im Prüfstand ermittelten Werte für das praktische Fugenschalldämm-Maß RpF bzw. RpF,w mit Hilfe eines validierten Rechenmodells für die konkrete Wandsituation eines Raumes umgelegt. Dazu wird empfohlen die Bewertung für den Raum mit der zu erwartenden höchsten Schallbelastung oder dem ungünstigsten Wand-Fenster-Verhältnis heranzuziehen.

Geben Sie hier also bitte die Abmessungen der Außenwand dieses Raumes an:

In der unten stehenden Übersicht finden Sie alle Fenster, die Sie zuvor eingegeben haben. Wählen Sie bitte jene Fenster aus, die im betreffenden Raum verbaut werden. Sollte dasselbe Fenster mehrfach verbaut werden, so geben Sie bitte die entsprechende Anzahl ein.

Fenster wird verbaut Fensterinformation

Auswertung

Danke für die Eingabe Ihrer Daten! Sie können die Ergebnisse hier herunterladen:
